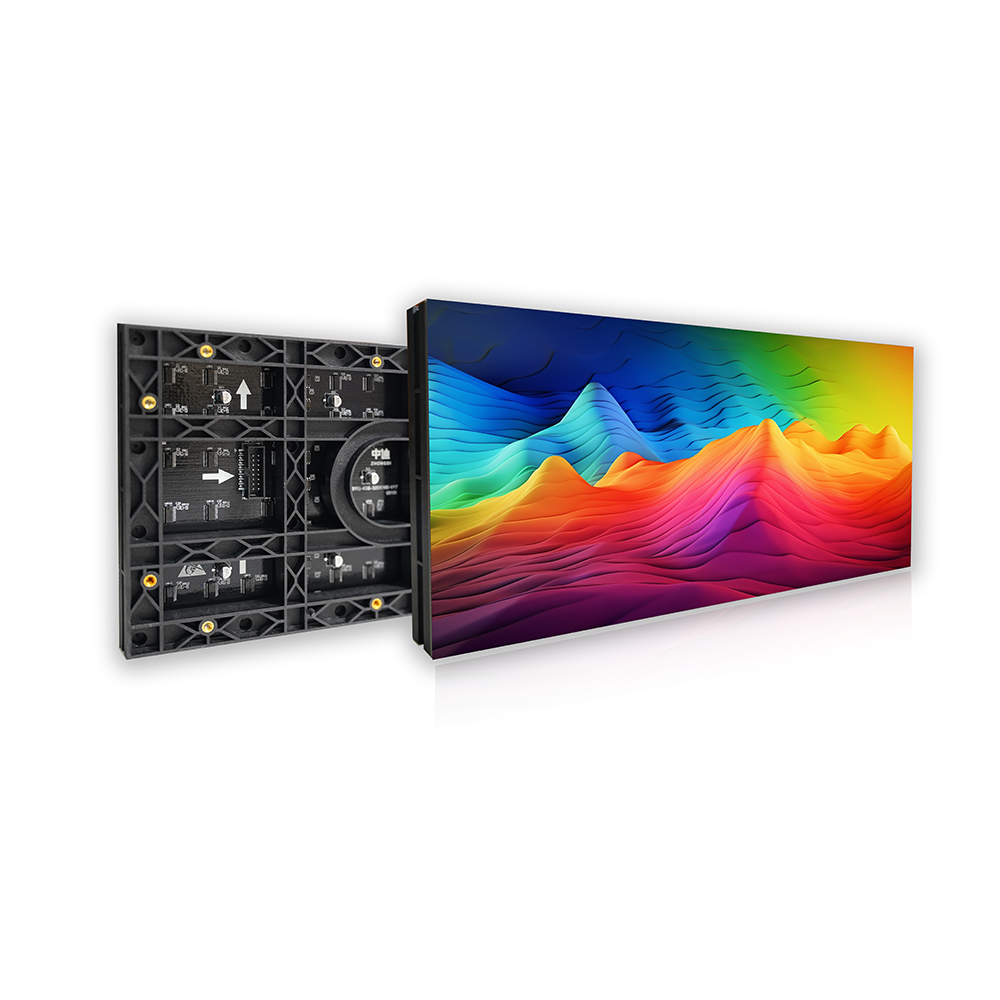

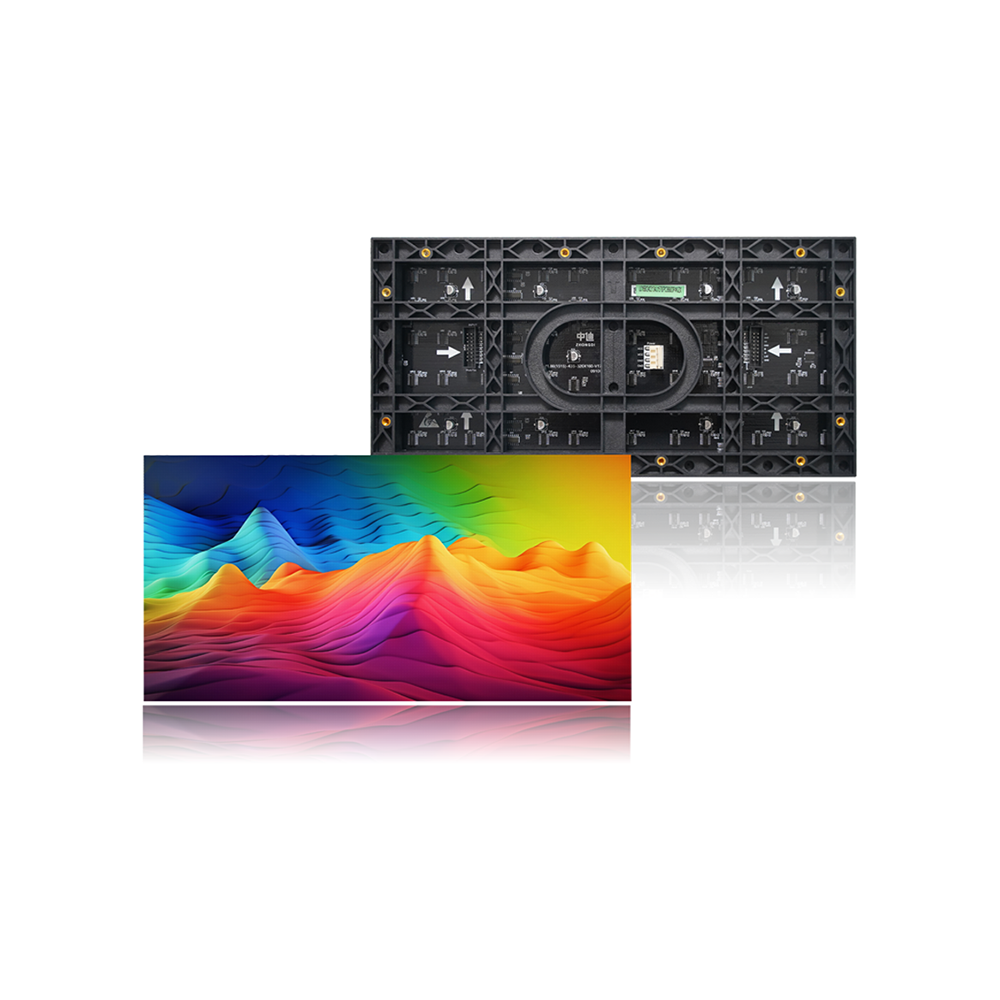

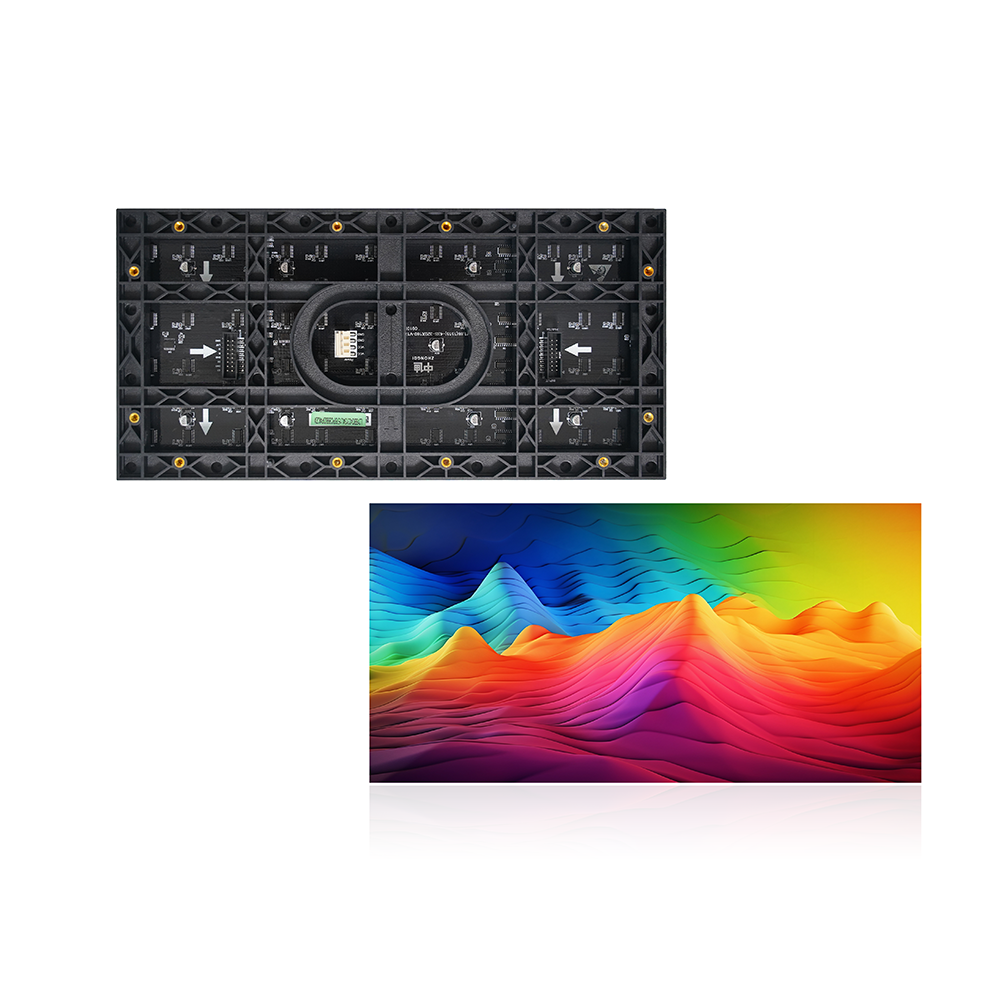

P系列 - 硬模组

P系列 - 硬模组

P系列 - 硬模组

●产品版本:本产品标配3840Hz高刷新率;
●室内P 系列统一的套件尺寸和孔位,箱体孔位可通用;
●选用优质的表贴 1010 专用灯,屏体的墨色均匀,一致性佳,更真实地还原屏体色彩;
●LED 高密全彩屏专用驱动芯片:消除下鬼影、开路十字架,倍频刷新率提升 2/4/8 倍,改善低灰 偏色、低灰麻点和第一行偏暗等功能,抗干扰能力极佳;
●高清显示:高分辨率带来高清细腻的显示效果,且能达到像素点对像素点实时显示的效果,无 闪烁、无颗粒感;
●超大视角:水平视角可达 150 ° 以上,多方位观看,显示效果始终如一;
●高灰阶、超宽带载:灰度 13~14Bits可调,显示画质清晰真实、播放效果鲜艳流畅;
●平整度佳: 自主研发与生产的多加强结构底壳,不易变形;
●简易安装、维护便捷:单元板底壳采用快拆式磁吸后盖,安装简便。

  • ● LED 高密全彩屏专用驱动芯片
    ● 高清显示
    ● 超大视角
    ● 高灰阶、超宽带载

详情介绍

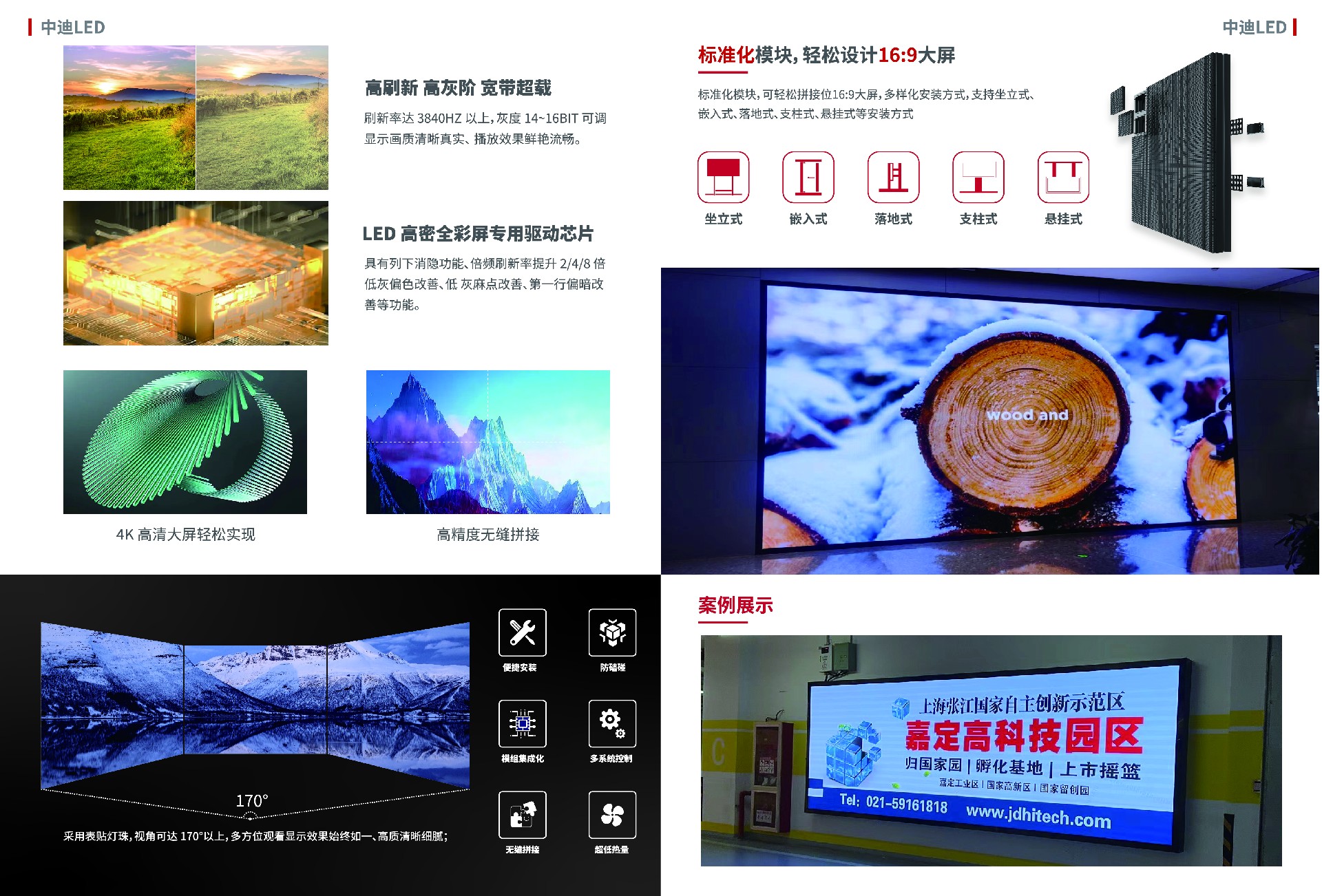

  • 全系列产品手册定稿V1.1转曲_7 常规.jpg


产品资料

技术参数

产品资料

  • 技术参数

    像素点间距2mm
    像素构成1R1G1B
    长*宽320 * 160mm
    模组厚度14.2±0.3mm
    灯管类型SMD1515
    可选控制卡卡莱特、诺瓦
    供电要求DC:4.2-4.5V
    单元板功率≤20W
    最大电流4±0.3A
    像素密度250000Dots/㎡
    色温(K)3000-15960K可调
    单元板分辨率160 * 80=12800Dots
    单元面积(㎡)0.0512
    模组重量0.45±0.01kg
    套件材料聚碳酸脂PC料
    铜螺母6 * 8*M4
    驱动方式1/40扫恒流驱动
    推荐箱体尺寸(长*宽*高)640mm*480mm*63mm
    箱体材质压铸铝/镁合金
    箱体分辨率320 * 240=76800Dots
    箱体面积0.3072㎡
    箱体重量6.9±0.05kg
    白平衡亮度≥450cd/㎡(备注:可通过增益调节至最高亮度约600cd/㎡)
    屏体水平视角140±10°
    屏体垂直视角140±10°
    最佳视距2.5m
    使用环境室内
    每平方模组最大功率≤390.6w/m²
    亮度均匀性≥97%
    配电功率589.2w/m²(每平方最大功率÷78%÷85%)
    灰度等级红、绿、蓝12-14bits
    显示颜色43980亿种
    换帧频率≥60帧/秒
    刷新频率≥3840Hz(全灰度场)
    控制方式计算机控制,逐点一一对应,视频同步,实时显示
    亮度调节256级手动/自动
    输入信号DVI/VGA,视频(多种制式),RGBHV、复合视频信号、S-VIDEO,Ypbpr(HDTV)
    理论使用寿命≥10万小时
    平均无故障时间≥1万小时
    衰减率(工作3年)≤15%
    连续失控点0
    工作温度范围-10至40℃
    盲点率<0.0001
    屏幕水平平整度<1mm/㎡
    工作湿度范围10%至65%RH(无结露)
    屏幕垂直平整度<1mm/㎡
